CCL表面検査システム

適用範囲

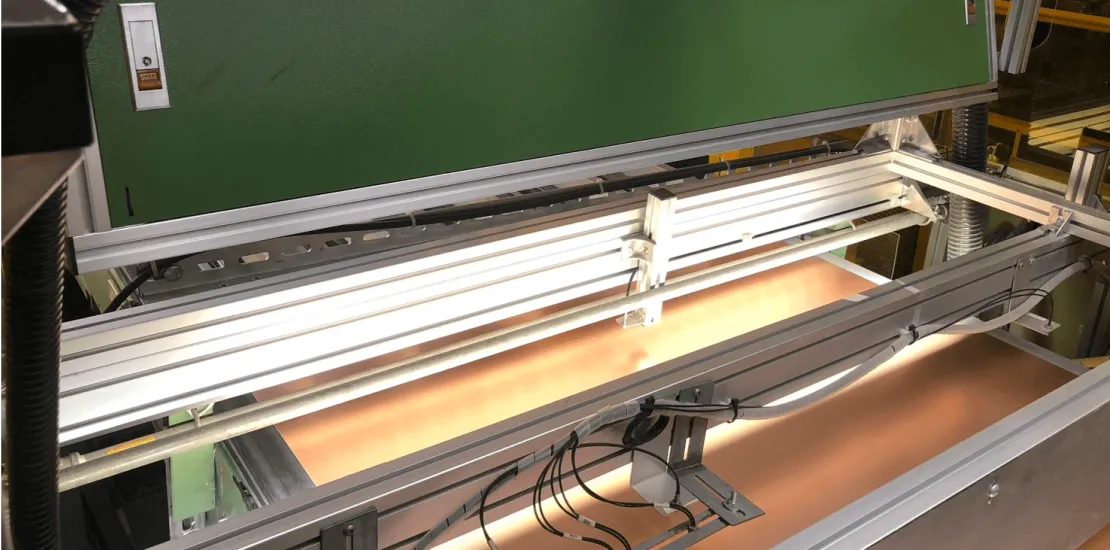

さまざまな厚さの銅面基板、ロゴの有無にかかわらず、ライン上に直接設置し、インライン生産検査

検査項目　

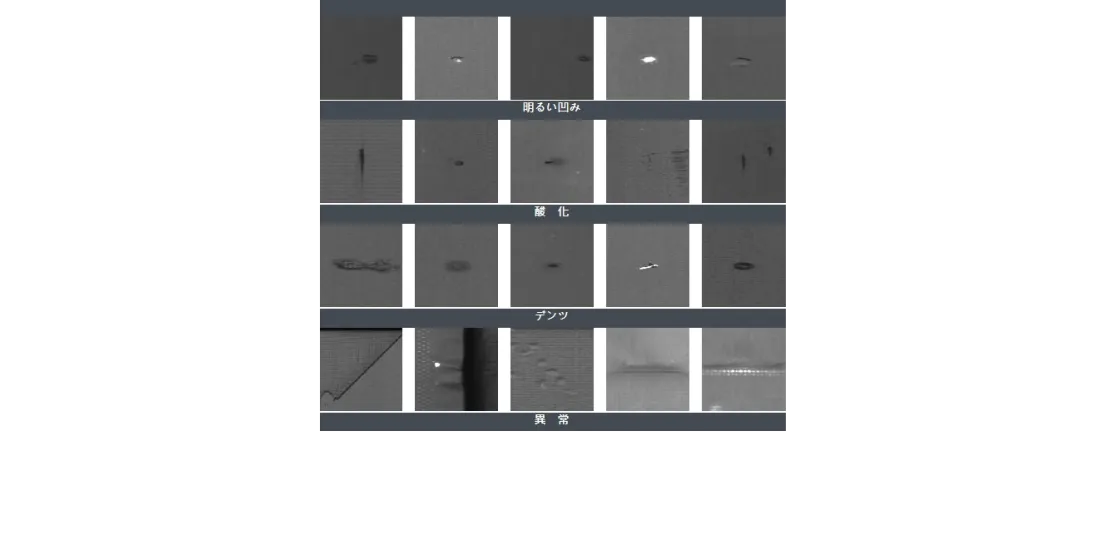

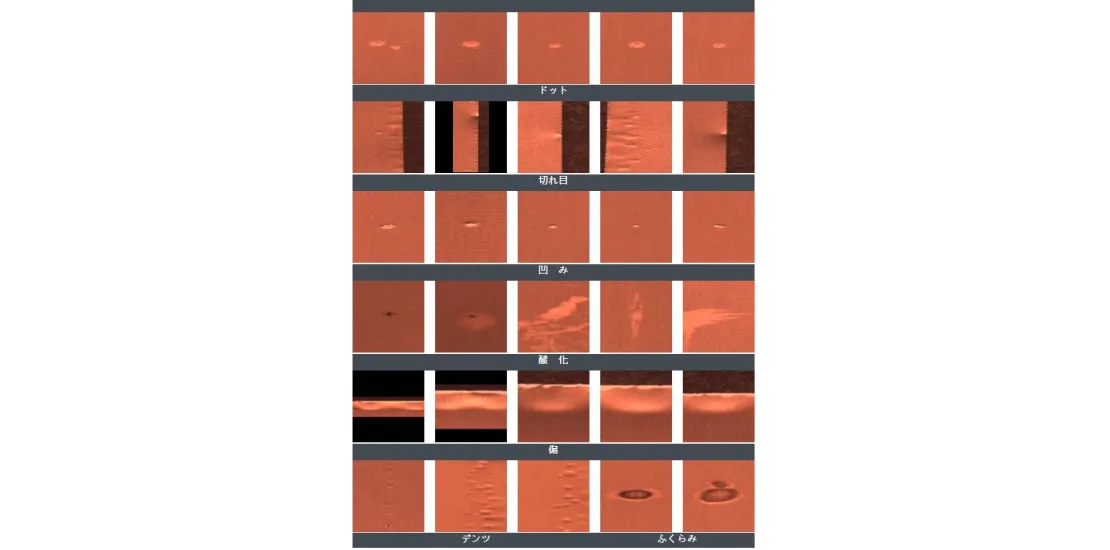

圧痕、粒子圧痕、引っかき傷、光沢凹み、折り目、汚れ、粒状銅、酸化、輝点、油汚れ

検査方法　

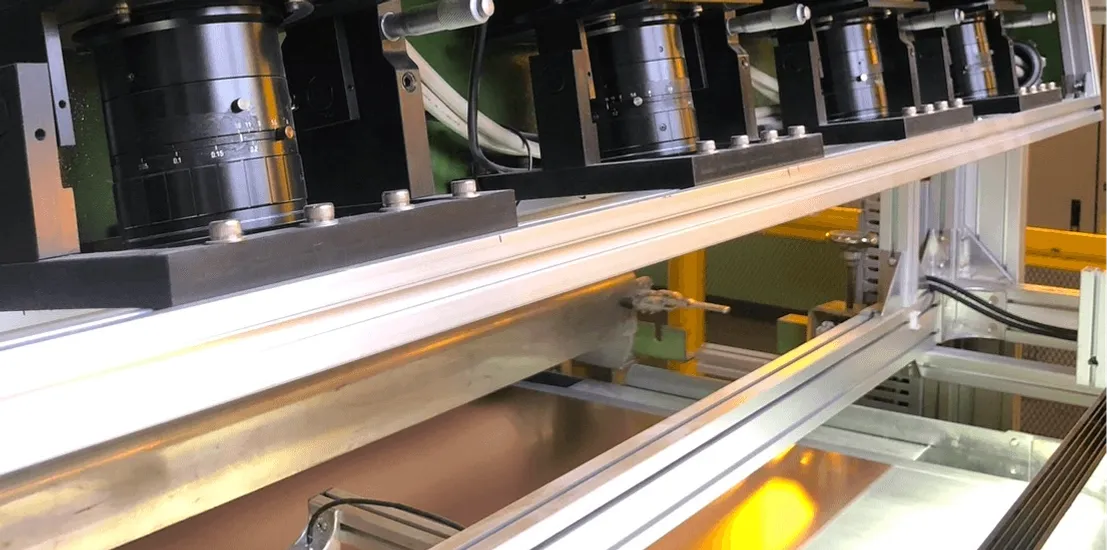

高解像度ラインCCDを使用した動的プロセス検査 。

検査速度　

60m/分

アラーム　

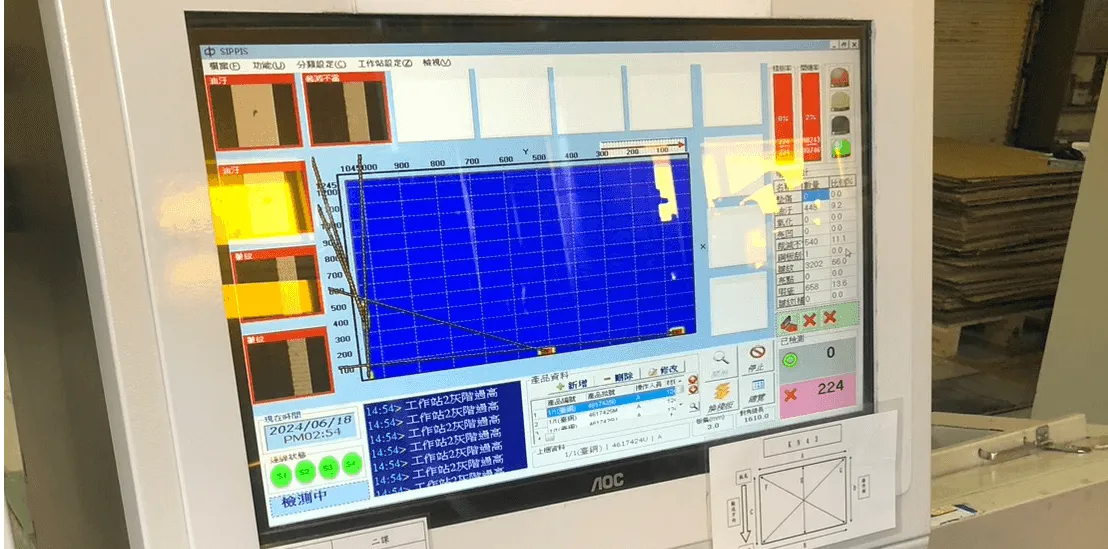

異常画像表示およびブザー音、または自動ラベル紙貼付による警告

検査精度

50μm以上

検査パラメータ

厚さと銅箔の種類に応じて自動調整
